CTHM-P-2S-002 / โมดูลประตูสวิง
กลไกประตูสวิงได้รับการออกแบบมาเพื่อจัดการการไหลเวียนของคนเดินเท้าสูงในพื้นที่ขนส่งสาธารณะควบคุมการเข้าถึงระหว่างโซนที่ต้องชําระเงินและไม่ได้ชําระเงิน ประกอบด้วยมอเตอร์สองตัวที่ขับเคลื่อนประตูสวิง พร้อมระบบตรวจจับเซ็นเซอร์ที่ระบุการละเมิด เช่น การขับไล่หรือทางเดินโดยไม่ได้รับอนุญาต ในโหมดปิดเริ่มต้น ประตูจะยังคงปิดอยู่ และทางเดินสามารถเข้าถึงได้เฉพาะผู้โดยสารที่ได้รับอนุญาตเท่านั้น เมื่อได้รับอนุญาตการเข้าถึงแล้ว ประตูจะเปิดและปิดทันทีหลังจากที่ผู้โดยสารผ่านไป ในโหมดเปิดเริ่มต้น ประตูจะยังคงเปิดอยู่ แต่อนุญาตให้ผู้โดยสารที่ได้รับอนุญาตผ่านได้เท่านั้น
ใช้ร่วมกัน:
•ประหยัดพลังงาน: ระบบเซอร์โวมอเตอร์ขับเคลื่อนโดยตรงโดยใช้พลังงานสแตนด์บายเพียง 6W
•การทํางานที่รวดเร็ว: ปรับความเร็วในการเปิดและปิดประตูได้สูงสุด 0.3 วินาที
• ทนทานและเชื่อถือได้: อายุการใช้งานมากกว่า 30 ล้านรอบ โดยมีช่วงเวลาที่ไม่มีข้อผิดพลาดโดยเฉลี่ยเกิน 30 ล้านรอบ
•บํารุงรักษาง่าย: การออกแบบโมดูลาร์เพื่อความสะดวกในการบํารุงรักษา ส่วนประกอบมอเตอร์หลักมีการป้องกัน IP65 พร้อมตัวควบคุมมอเตอร์ที่อัพเกรดได้จากระยะไกลเพื่อการบํารุงรักษาน้อยที่สุด
•ความปลอดภัยสูง: แรงกระแทกของประตูสวิง <150N, พื้นที่สัมผัสขนาดใหญ่กับคนเดินถนนและแรงตบที่อ่อนโยน
• การออกแบบที่กะทัดรัด: ความกว้างของการเคลื่อนไหวเพียง 82 มม. ให้รูปทรงประตูที่ยืดหยุ่น
• เสียงรบกวนต่ํา

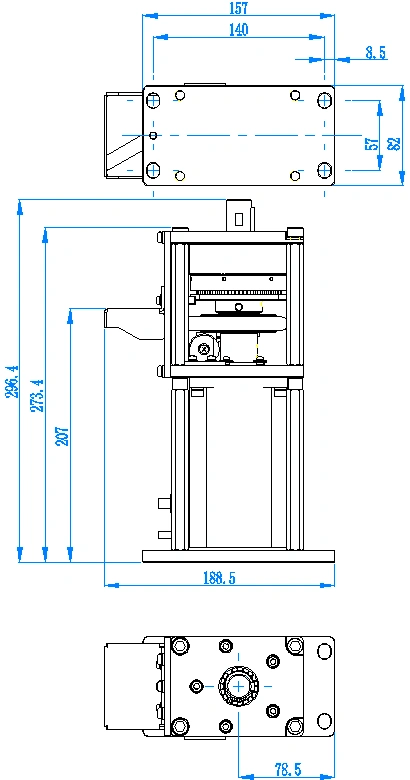

(หน่วย: มิลลิเมตร)
โมดูลควบคุมมอเตอร์:

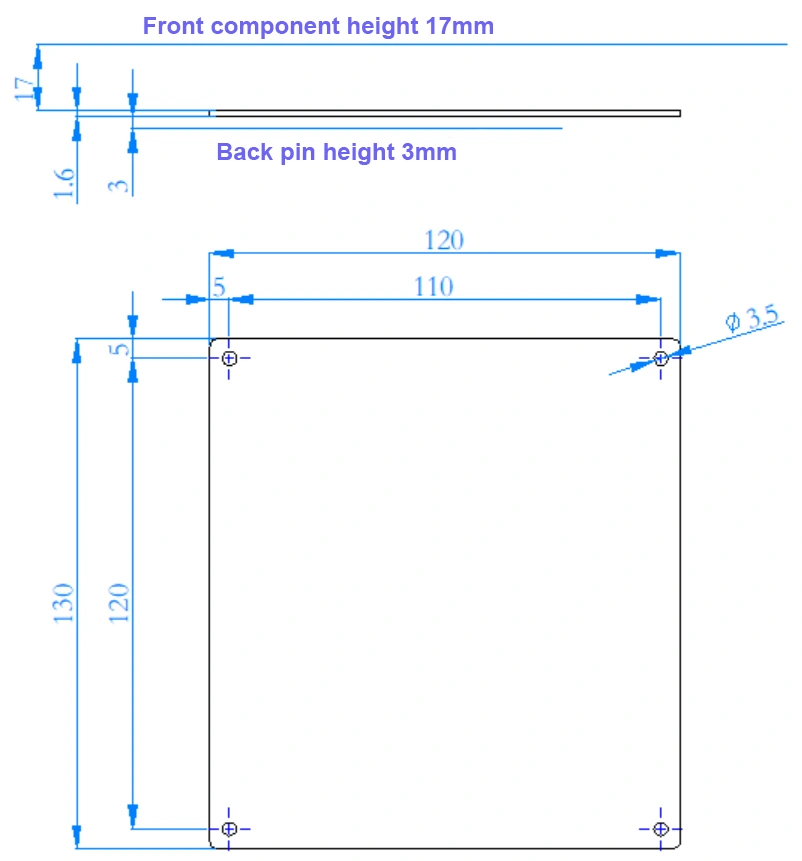

โมดูลควบคุมลอจิก:

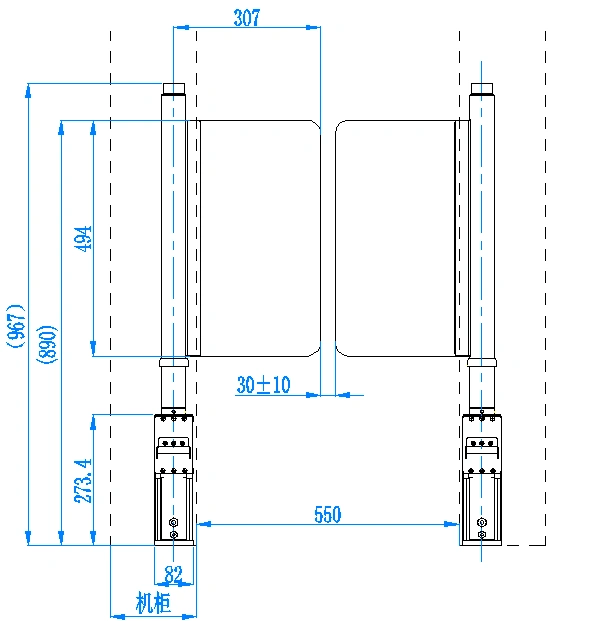

การเคลื่อนที่ของประตูบานสวิง ช่องมาตรฐาน 550 (ขนาดวงเล็บสามารถปรับได้ตามความต้องการของโครงการ):
